便攜式超聲波流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-1158C
- 測量范圍：0-10000m3/h
- 精度等級：±1.5% ±1.0%
- 公稱通徑：DN25~DN1200
- 適用介質：自來水 醇 海水 純水
- 工作壓力：1.6MPa
- 工作溫度：-40℃～160℃
- 供電方式：24VDC
- 訂貨號：GDHVGPVFT594
便攜式超聲波流量計產品概述
超聲波流量計具有數據自動存儲，測量精度高，全中文顯示，操作靈活，攜帶方便等特點。超聲波流量計被測流體可以是水、海水、酸堿液或油、漿液之類的均勻液體，導電或非導電，有腐蝕性或無腐蝕性液體均可測量。配備一體式鋁合金防護箱，可在野外惡劣環境中使用。優越的性能，優惠的價格，歡迎您咨詢訂購。超聲波流量計中一款較輕便型流量計適用于各種工業現場中液體流量的在線標定和巡檢測量。具有測量精度高、一致性好、電池供電、操作簡單、攜帶方便等特點，是目前國內體積*小、質量*輕，真正意義上的超聲波流量計。
便攜式超聲波流量計工作原理
便攜式超聲波流量計工作原理

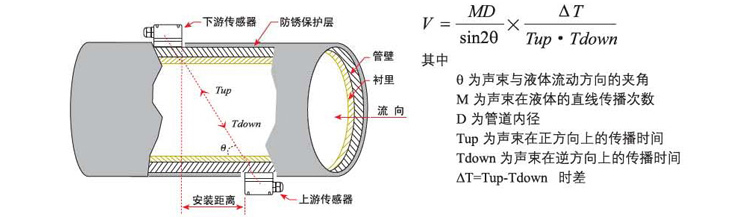

當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速。零流量時，兩個傳感器發射和接收聲波所需的時間完全相同（**可實際測量零流量的技術），液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。
其關系符合下面表達式：
其中：
θ為聲束與液體流動方向的夾角
M,為聲束在液體的直線傳播次數
D為管道內徑
Tup為聲束在正方向上的傳播時間
Tdown為聲束在逆方向上的傳播時間
△T=Tup-Tdown
便攜式超聲波流量計產品特點
1、超聲波流量計內置數據記錄器，可記錄日期、累積流量、信號狀態、工作時間等；
2、四行漢字同屏顯示瞬時流量、流速、累積流量、信號狀態等；
3、標準數據接口RS232用于聯網檢測或導出記錄數據；
4、OTC輸出正、負、靜累積脈沖信號和頻率信號（1-19999KHZ可選）；
5、可選配的傳感器：S型傳感器(適用于DN15~100mm) 、M型傳感器(適用于DN50~700mm)、L型傳感器(適用于DN300~6000mm)；
6、鋁箱或手提攜帶，內置鎳氫充電電池可連續工作10小時以上。
便攜式超聲流量計應用領域
1.給水和排水
2.石油、化工
3.冶金、礦山
4.供暖、發電
5.水利和水資源
6.節能監測、節水管理
7.造紙、船體制造行業
8.食品和醫藥
9.流量巡檢、流量跟蹤和采集
10.熱量測量、熱量平衡
便攜式超聲波流量計性能參數

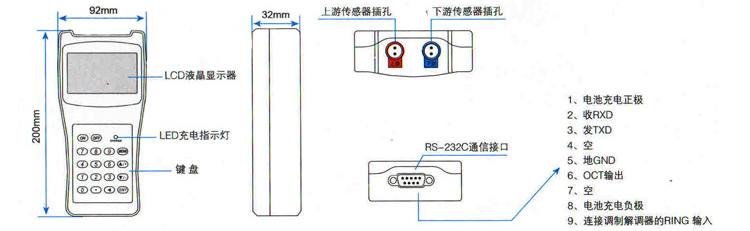

便攜式超聲波流量計外形尺寸
便攜式超聲波流量計傳感器類型
便攜式超聲波流量計安裝要求

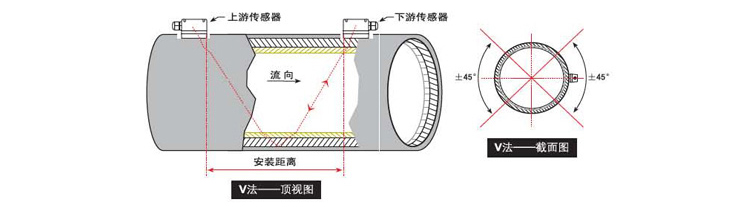

V法（常用的方法）
一般情況下，V法是比較標準的安裝方法，使用方便，測量精準，安裝時兩傳感器水平對齊，其中心線與管道軸線水平即可，可測管徑范圍約DN15mm-DN400mm。

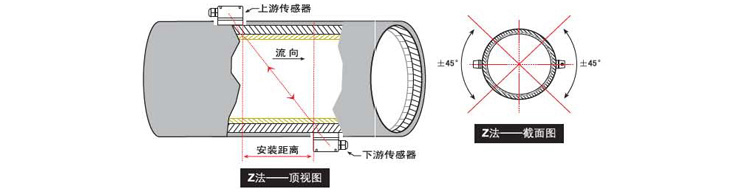

Z法（*常用的方法）
當管道很粗或液體中存在懸浮物、管內壁結垢太厚或襯里太厚等原因，造成V法安裝信號弱，機器不能正常工作時，就需要選用Z法安裝，Z法的特點是超聲波在管道中直接傳輸，沒有反射（稱為單聲程），信號衰耗小。
Z法可測管徑范圍為100mm-6000mm。現場實際安裝時，建議200mm以上的管道都要選用Z法（這樣測得的信號*大）。
