電磁流量表安裝直管段要求

點擊次數:1827 發布時間:2021-12-06 09:41:48

電磁流量表直管段要求有哪些,下面就來介紹一下電磁流量表的安裝要求,一般都是根據安裝規范來執行。

⑴流量計安裝位置按現場實際需要進行,但電*軸線必須近似水平。

⑵測量管在所有工作時間必須完全注滿。

⑶被測介質流動方向應于流量計上的箭頭所指方向一致。

⑷為了安裝、維護方便,在管線連接處確保有足夠的安裝空間。

⑸管線如有振動,在流量計的兩邊應有支撐管線的支座。

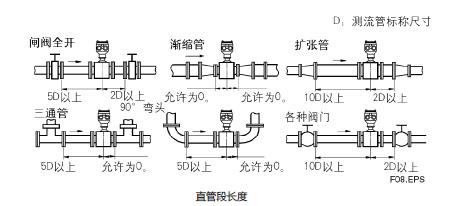

⑹入口直管段≥DN×5長,出口直管段≥DN&×2長(DN為流量計公稱通徑),從電*軸線開始測量。

⑺大尺寸測量管,DN>200(8"),為了有利于安裝,可采用整流器,這樣可縮短直管段的長度。

⑻如流體有渦流與流場畸變;可增加入口與出口處直管段長度或安裝整流器。

⑼在安裝流量計的附近,應避免強電磁場。

⑽通常不需要零設定,如需設定,在完全注滿介質的測量管中,應建立“零”流速。所以應在下游或上游安裝切斷閥。

⑾不同液體的混合介質,在混合點的下游,*小DN×30(DN為流量計公稱通徑),安裝流量計,否則顯示不穩定。


電磁流量表安裝建議

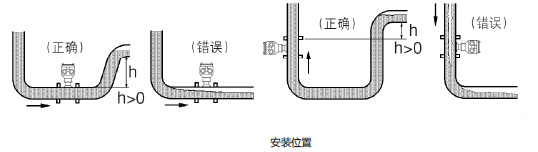

⑴為了避免由夾附氣體引起的測量誤差,請觀察如下安裝方法:見圖-1,錯誤安裝—裝在管線走向*高點(在測量中容易聚集空氣泡)。

⑵在水平管線上,流量計除水平安裝外,還可安裝在稍稍上升的管線區。 見圖-2

⑶對用于引入或排放的管線,流量計應在管線的低區段安裝。 見圖-3

⑷管線落差高度超過5m,應在流量計的下游安裝排氣閥(防止真空)。見圖-4

⑸長管線上安裝流量計應在流量計的下游安裝控制閥和切斷閥(防止真空)。 見圖-5

⑹裝有泵的管線,決不能在泵抽吸側安裝流量計(防止真空) 見圖-6

⑺流量計殼體必須與大地相連,見圖-7,否則對信號有較大干擾,會影響測量精度。



電磁流量表使用注意事項

流量計安裝后,一般經以下步驟可正式使用。

⑴安裝檢查:檢查管線安裝是否正確,各連線是否正確可靠,特別是接地線。

⑵通電預熱:通電后,預熱20分鐘,儀表一般就能正常測量。

⑶零點跟蹤:為保證精度,需要進行零點跟蹤。電磁流量表的測量管充滿液體并確定液體靜止后,就可以進行零點校準,然后保存(確認)。



根據現場具體情況來定。

⑷參數設定:用戶根據使用需要,可做必要的參數設定。但隨意改動各種出廠設定值,有可能造成儀表測量誤差或不能正常工作。

⑸根據介質粘附程度,應定期清理流量計內壁和電*,并注意勿使襯里與電*受損。
